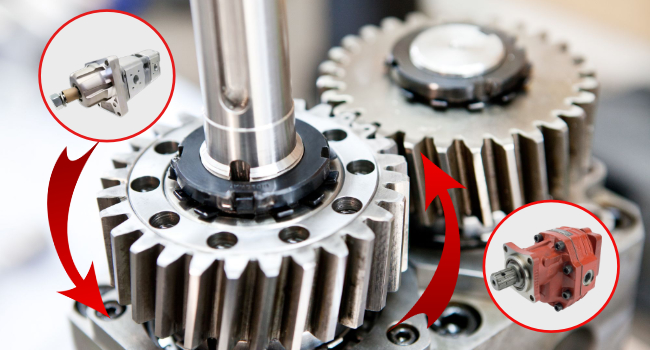

Ghid Complet: Cum se Schimbă Sensul de Rotație la Pompele Hidraulice cu Roți Dințate

Ce înseamnă sensul de rotație și de ce este crucial? Pompele hidraulice cu roți dințate sunt la baza sistemelor hidraulice din utilaje agricole, echipamente de construcții și instalații industriale. Sensul de rotație se referă la direcția în care se rotește arborele pompei - fie în sens acelor de ceas (CW), fie invers (CCW).

Atenție: O pompă proiectată pentru un anumit sens nu va funcționa corect dacă este antrenată în sens opus. Mai mult, poate duce la:

• Deteriorarea rapidă a componentelor

• Defecțiuni ale sistemului hidraulic

• Costuri mari de reparații

Când trebuie să schimbați sensul de rotație?

• Înlocuirea unei pompe cu un model diferit

• Reconfigurarea sistemului hidraulic

• Adaptarea echipamentului pentru noi cerințe

• Modernizarea instalațiilor

Instrumente cu care se poate face schimbul sensului:

• Menghină cu "fălci" moi

• Cheie dinamometrică

• Șurubelniță subțire și piatră de ascuțit

• Cheie cu clichet și capete hexagonale

• Agrafă de birou (pentru ridicarea componentelor mici)

• Garnituri și "scuturi" termice de rezervă

Procedura pas cu pas

Pasul 1: Pregătirea

• Poziționare: Țineți pompa de capacul posterior, cu arborele în sus

• Demontare șuruburi: Îndepărtați toate șuruburile

• Marcare: Zgâriați o linie pe partea de ieșire (portul cel mai mic) - crucial pentru reasamblare

• Arbore cu pană: Dacă există, îndepărtați pana și neteziți bavurile cu piatra de ascuțit

Pasul 2: Demontarea componentelor

• Ridicați capacul frontal cu grijă

• Observați și memorați poziția orificiului de aerisire din placa de uzură

• Îndepărtați în ordine: placa de uzură, scutul termic (foarte fragil!), garnitura, etanșarea în V

• Truc: Folosiți o agrafă îndoită ca și cârlig pentru componente fragile

Pasul 3: Reasamblarea pentru noul sens

• Aici se face schimbarea efectivă:

• Etanșare în V: Instalați cu buzele în jos, cu orificiul de aerisire pe partea opusă față de marcajul inițial

• Straturi: Adăugați garnitura, scutul termic și placa de uzură - aliniați orificiile de aerisire

• Secțiune centrală: Aliniați crestătura cu orificiul de aerisire

• Seria H: Instalați placa de împingere cu bara în linie cu orificiul, bronzul spre angrenaje

• Capac posterior: Aliniați partea de ieșire cu orificiul de aerisire, atenție la inelul O

• Verificare: Linia marcată inițial trebuie să fie la 180° față de poziția inițială

Pasul 4: Finalizare

• Instalați și strângeți șuruburile manual

• Strângeți la cuplu cu cheia dinamometrică: 190-210 inch-livre (21-24 Nm), alternând de la o parte la alta

• Actualizați săgeata de rotație de pe flanșa de montare
