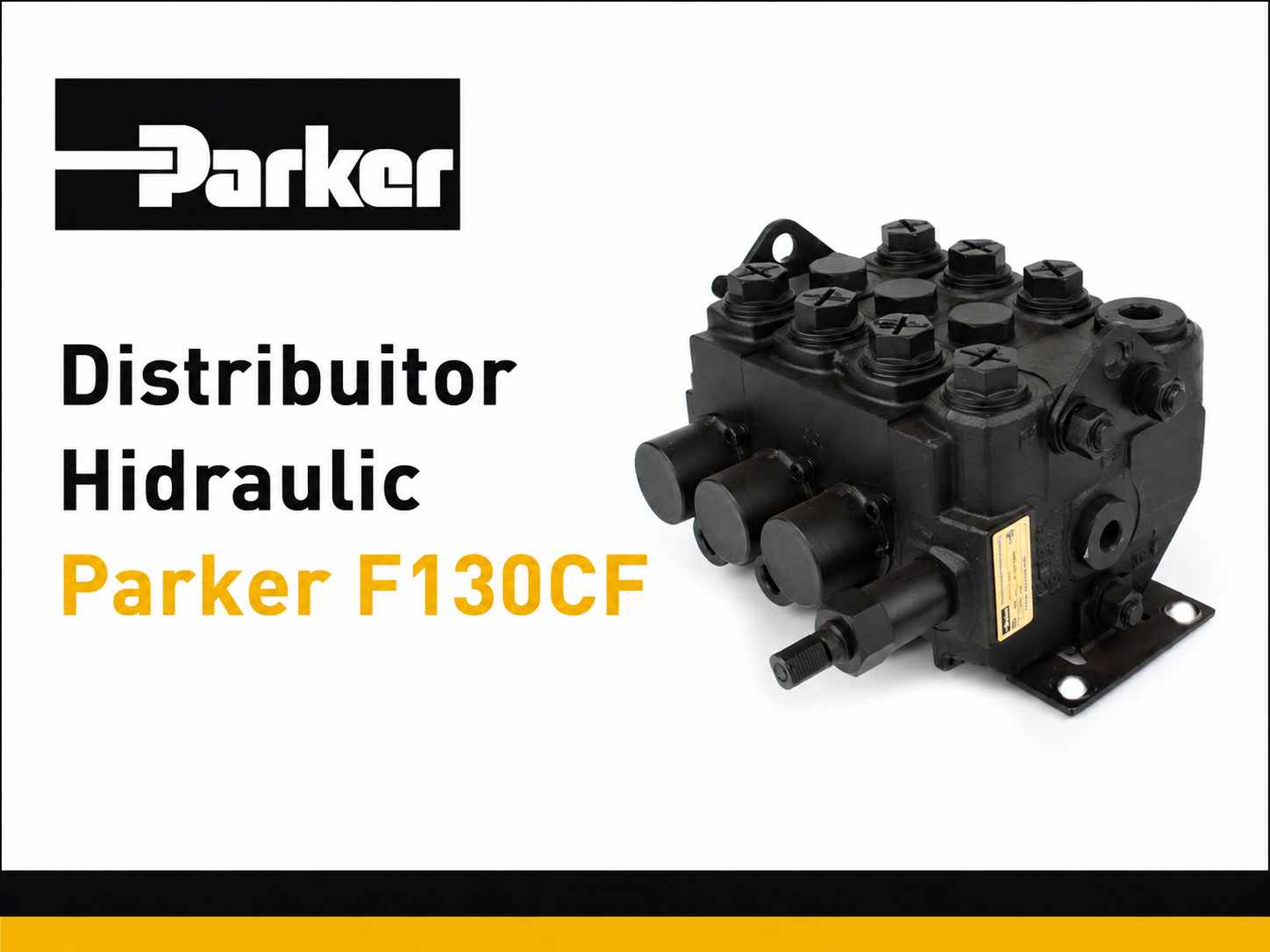

Distribuitor Hidraulic Parker F130CF — Ghid Complet pentru Aplicații Mobile

Dacă ai o macara forestieră, un camion cu macara, un stivuitor sau o autogunoieră și ai auzit de distribuitorul F130CF de la Parker, ești pe drumul cel bun. Este unul dintre cele mai versatile și mai utilizate distribuitoare hidraulice mobile din lume — modular, configurabil, și montat ca echipament original pe unele dintre cele mai cunoscute mărci de utilaje din Europa. La MHP Store avem F130CF în stoc, complet sau în piese de schimb și kituri de reparație.

---

Ce este Parker F130CF?

Parker F130CF (prescurtare de la F130 — Closed-center Fixed pump / centru deschis pentru pompe cu debit fix) este un distribuitor hidraulic direcțional sectional (modular), produs de Parker Hannifin, Mobile Controls Division Europe, Borås, Suedia.

Este proiectat exclusiv pentru utilaje mobile — macarale de camion, macarale forestiere, stivuitoare, autogunoiere, instalații de foraj și orice alt utilaj mobil cu sistem hidraulic complex.

Familia F130 include trei versiuni:

• F130CF — centru deschis, pentru pompe cu debit fix (cea mai comună variantă)
• F130CP — centru închis, pentru pompe cu debit variabil
• F130LS — centru închis cu semnal Load Sensing, pentru pompe variabile cu LS

Acest articol se concentrează pe F130CF — varianta pentru pompe cu debit fix, de departe cea mai răspândită în aplicații mobile.

---

Specificații tehnice F130CF

---

Construcție modulară — de la 1 la 11 secțiuni

Caracteristica definitorie a F130CF este construcția modulară (sectional). O instalație F130CF este compusă din mai multe „felii" asamblate pe o tijă comună:

1. Secțiunea de intrare (Inlet Section) [15]

Prima secțiune, prin care intră debitul de la pompă. Există două variante principale:

• I — intrare standard, fără funcție de decuplare pompă
• IU — intrare cu funcție de decuplare pompă (pump-unloading) — permite descărcarea pompei la presiune joasă când toate spool-urile sunt în neutru, economisind energie

Secțiunea de intrare conține opțional:

• Supapa de presiune principală (Main PRV) [16] — setabilă de la fabrică
• Conexiunile pompei P1 și P2 [26, 27] — pentru sisteme cu una sau două pompe
• Conexiunea de retur T2 [25]
• Restrictor CUI/CUI2 — pentru funcția de decuplare pompă

2. Secțiunile de spool (Spool Sections)

Fiecare secțiune de spool controlează un actuator hidraulic (cilindru sau motor). Numărul de secțiuni = numărul de funcții hidraulice ale utilajului.

Tipuri de acționare disponibile [50]:

• C — manuală prin manetă, cu centrare prin arc, stepless (proporțională)
• PC — hidraulică prin pilot, cu spool-uri compensate la presiune
• EC / ECS — electrohidraulică proporțională, cu bobine solenoid integrate
• Combinații manual + pilot sau manual + electric pe același distribuitor

Tipuri de spool (sertar) [60]:

• D — dublu efect (double-acting) — acționează cilindrul în ambele sensuri
• EA — simplu efect pe portul A
• EB — simplu efect pe portul B
• Și multe variante specializate pentru macarale, stivuitoare, motoare hidraulice

Opțiuni suplimentare per secțiune:

• Supapă de reținere sarcină (Load-hold check valve) [66, N] — previne coborârea necontrolată a sarcinii când spool-ul este în neutru
• Supape de presiune pe porturi serviciu (Port relief valves) [76] — limitare individuală pe fiecare port A și B, până la 350 bar
• Supape anti-cavitație — previn cavitația la coborâre rapidă

3. Secțiunea mijloc (Mid-inlet) [90]

Permite conectarea unei a doua pompe în mijlocul distribuitorului, creând zone de prioritate. Secțiunile dinaintea mid-inlet-ului au prioritate față de cele de după. Utilizat în sisteme cu două pompe sau două niveluri de presiune.

4. Secțiunea finală (End Section) [30]

Închide blocul de valve. Conține:

• Conexiunea de retur T1 [33]
• Funcția Power-beyond [36] — permite conectarea unui al doilea distribuitor sau actuator suplimentar
• Supapa de reducere presiune pilot [37]
• Filtre pilot [39]
• Conexiune externă pilot [40]

---

Moduri de conectare în sistem

F130CF oferă flexibilitate maximă în configurarea sistemului hidraulic:

A. Conexiune în serie — sistem multi-valve (F130CF)

Pompa este conectată la primul distribuitor. Debitul neutilizat de primul distribuitor continuă la al doilea. Primul distribuitor are prioritate — dacă toți spool-ii primului sunt la maxim, al doilea nu primește debit.

B. Conexiune în serie — sistem single-valve cu mid-inlet (F130CF)

O singură pompă conectată la intrare. Secțiunile dinaintea mid-inlet-ului au prioritate față de cele de după. Ideal pentru macarale cu funcții prioritare (rotire + extensie braț au prioritate față de funcțiile auxiliare).

C. Conexiune în paralel — sistem multi-valve

Aceeași pompă conectată la mai multe distribuitoare simultan. Funcționează ca un singur distribuitor mare — toate secțiunile sunt alimentate simultan din aceeași sursă.

---

Avantajele cheie ale F130CF

1. Controlabilitate excepțională

Spool-urile cu compensare de presiune (varianta PC și EC) asigură că viteza actuatorului rămâne constantă indiferent de sarcină — esențial pentru macarale unde controlul precis al vitezei de rotire și ridicare este critic pentru siguranță.

2. Forțe mici pe manetă — operator confortabil

F130CF cu acționare directă necesită forțe mici pe manetă, reducând oboseala operatorului la utilaje cu utilizare intensivă.

3. Supape de reținere sarcină integrate

Fiecare secțiune de spool poate fi echipată cu o supapă de reținere a sarcinii — sarcina nu coboară necontrolat dacă pompa se oprește sau dacă există o defecțiune în sistem. Esențial pentru siguranța la macarale.

4. Supape de presiune individuale pe porturi

Fiecare port A și B al fiecărei secțiuni poate avea propria supapă de presiune setată diferit. Aceasta permite protecție precisă pentru fiecare actuator al utilajului.

5. Etanșări cu capete de spool deschise și manșoane de cauciuc

Spool-urile cu capete deschise și manșoane din cauciuc (rubber boots) protejează etanșările și măresc durata de viață a spool-urilor — important în medii cu praf și noroi specific utilajelor forestiere și de construcții.

6. Funcție de decuplare pompă (Pump Unloading)

Secțiunea de intrare IU permite descărcarea pompei la presiune minimă (≈5 bar) când toate spool-urile sunt în neutru. Economie de energie semnificativă față de sistemele fără această funcție.

7. Compatibil cu sisteme multi-pompă și multi-valve

F130CF poate fi utilizat în sisteme cu 2 pompe și multiple distribuitoare conectate în serie sau paralel — ideal pentru utilaje complexe cu multe funcții hidraulice independente.

8. Funcția Power-Beyond

Permite utilizarea debitului rezidual de la un distribuitor F130CF pentru alimentarea unui al doilea distribuitor sau a unui alt actuator — fără pierderi de debit și fără pompe suplimentare.

---

Pe ce utilaje se găsește F130CF? — OEM și aplicații reale

Macarale forestiere (forest cranes) — aplicația principală

F130CF este distribuitorul standard pe o gamă largă de macarale forestiere montate pe camioane pentru transport și procesare lemn:

• Palfinger (seria Epsilon — macarale forestiere) — F130CF este distribuitorul OEM pe modelele Epsilon X, Epsilon Q și alte serii Palfinger pentru lemn
• Loglift (Cargotec) — macarale forestiere cu F130CF ca distribuitor principal
• Jonsered (Cargotec) — serie de macarale forestiere cu F130CF
• Atlas (Hiab) — macarale pentru lemn cu distribuitor F130CF
• Kesla — macarale forestiere finlandeze echipate cu F130CF

Pe aceste utilaje, F130CF controlează de obicei 3–6 funcții: rotire coloană, ridicare braț, extensie telescopic, rotire cap, prindere gheară, funcție auxiliară.

Macarale de camion (lorry cranes / loader cranes)

• Palfinger — macarale de încărcare-descărcare cu F130CF pentru funcții multiple
• Fassi — distribuitor F130CF pe modele cu control hidraulic
• HMF — macarale daneze cu F130CF
• Cormach — macarale italiene cu F130CF

Autogunoiere și vehicule de salubritate

F130CF controlează circuitele hidraulice ale sistemelor de compactare, lifturilor de pubele și rampe:

• Faun — distribuitorul F130CF pe circuitele de comandă principale
• Geesink / Norba — sisteme hidraulice cu F130CF
• Terberg / Zoeller — combinații cu F130CF pentru funcții multiple

Stivuitoare și manipulatoare telescopice

• Stivuitoare cu braț telescopic unde F130CF controlează ridicarea, extensia și rotirea
• Telehandlere cu F130CF pentru circuitele principale

Instalații de foraj

F130CF controlează circulatoarele de foraj, prăjinile și sistemele de avans pe instalații de foraj mobile.

Macarale marine

Macarale de tip "marine crane" pe nave și platforme — F130CF cu spool-uri PC proporționale pentru control precis al sarcinilor maritime.

---

Piese de schimb și reparații F130CF

F130CF este o valvă cu o durată de viață lungă, dar etanșările (garniturile) se uzează în timp, mai ales în medii cu praf și variații termice mari. La MHP Store oferim:

Kituri de garnituri (seal kits)

Kit garnituri între felii (inter-section seals) — garniturile plate care etanșează îmbinările dintre secțiunile distribuitorului. Specifice pentru F130CF montat pe macarale Palfinger, Epsilon și Atlas.

Simptome care indică necesitatea înlocuirii garniturilor:

• Scurgeri de ulei la îmbinările dintre secțiuni
• Pierdere de presiune în sistemul hidraulic
• Mișcări lente sau imprecise ale brațului macaralei

Kit garnituri spool (plunjer)

Kit garnituri plunjer — garniturile axiale care etanșează spool-ul în corpul secțiunii. Înlocuirea acestora elimină scurgerile interne care cauzează pierderi de forță și control imprecis.

Reparații distribuitoare F130CF

La MHP Store efectuăm reparații complete ale distribuitorului F130CF — demontare, curățare, înlocuire garnituri, verificare spool-uri, reasamblare și testare. Experiență specifică pe distribuitoare F130CF pentru macarale Epsilon, Palfinger și Atlas.

---

F130CF vs alte distribuitoare mobile

---

Ce ulei hidraulic folosești cu F130CF?

Parker recomandă ulei hidraulic mineral de înaltă calitate conform DIN 51524 (HLP):

• Triax HLP 32 — pentru temperaturi scăzute sau sisteme cu viscozitate ridicată
• Triax HLP 46 — standard pentru majoritatea aplicațiilor mobile

La MHP Store recomandăm și comercializăm Triax HLP 46 și HLP 32 — singurul ulei pentru care oferim garanție completă pe distribuitoarele Parker F130CF comercializate sau reparate de noi.

⚠️ Important: Circuitul pilot necesită o filtrare mai strictă decât circuitul principal — ISO 4406 Clasa 18/16/13. Un pilot contaminat provoacă lipire de spool-uri și funcționare imprecisă.

---

Distribuitoare Parker F130CF disponibile la MHP Store

La MHP Store — pompehidraulicestoc.ro avem în stoc și oferim servicii complete pentru F130CF:

✅ Distribuitoare F130CF complete — cu configurații pentru macarale forestiere Palfinger, Epsilon, Atlas, Loglift ✅ F130CF cu 3, 4, 5, 6 secțiuni — cele mai comune configurații pentru macarale ✅ Kituri de garnituri între felii — pentru F130CF pe Palfinger și Epsilon X ✅ Kituri de garnituri spool (plunjer) — pentru reparație fără schimbarea corpului ✅ Reparații complete F130CF — demontare, garnituri noi, testare ✅ Supape de presiune (port relief valves) — de schimb pentru porturi A și B ✅ Bobine solenoid (EC) — pentru secțiunile cu acționare electrohidraulică ✅ Consiliere tehnică gratuită — identificăm configurația potrivită după utilajul tău ✅ Identificare după codul de pe plăcuța distribuitorului — cod complet gravat pe fiecare distribuitor ✅ Ulei Triax HLP 46 / HLP 32 disponibil ✅ Livrare rapidă în toată România ✅ Experiență din 2005 — peste 20 de ani în hidraulică mobilă

---

Cum îți identifici distribuitorul F130CF?

Fiecare distribuitor F130CF are o plăcuță de date cu un cod unic, de exemplu:

F130CF-06-SE10-999A

Unde:

• F130CF — seria și tipul
• 06 — numărul de secțiuni de spool
• SE10 — configurația specifică comenzii
• 999A — codul clientului / marcaj comandat de client

Sub codul de produs apare și numărul de serie (ex: 0624-224707-005), unde primele 4 cifre indică săptămâna și anul fabricației (0624 = săptămâna 24 din 2006).

Acest cod unic rămâne în baza de date Parker — la recomandă sau service, identificarea este imediată. Contactează-ne cu codul de pe plăcuța distribuitorului tău și îți găsim rapid piesa sau configurația necesară.

---

Concluzie

Parker F130CF nu este un distribuitor oarecare — este rezultatul zeci de ani de experiență Parker în hidraulică mobilă, proiectat specific pentru utilaje care cer control precis, fiabilitate și siguranță în condiții dure de lucru.

Modular, configurabil cu 1 până la 11 secțiuni, compatibil cu acționare manuală, hidraulică sau electrohidraulică proporțională, cu supape de reținere sarcină și supape de presiune individuale pe fiecare port — F130CF este distribuitorul ales de OEM-urile majore din industrie: Palfinger, Epsilon, Atlas, Loglift, Jonsered și mulți alții.

Ai un distribuitor F130CF defect sau vrei să afli ce piese îți trebuie? Contactează-ne direct sau verifică stocul pe pompehidraulicestoc.ro.
