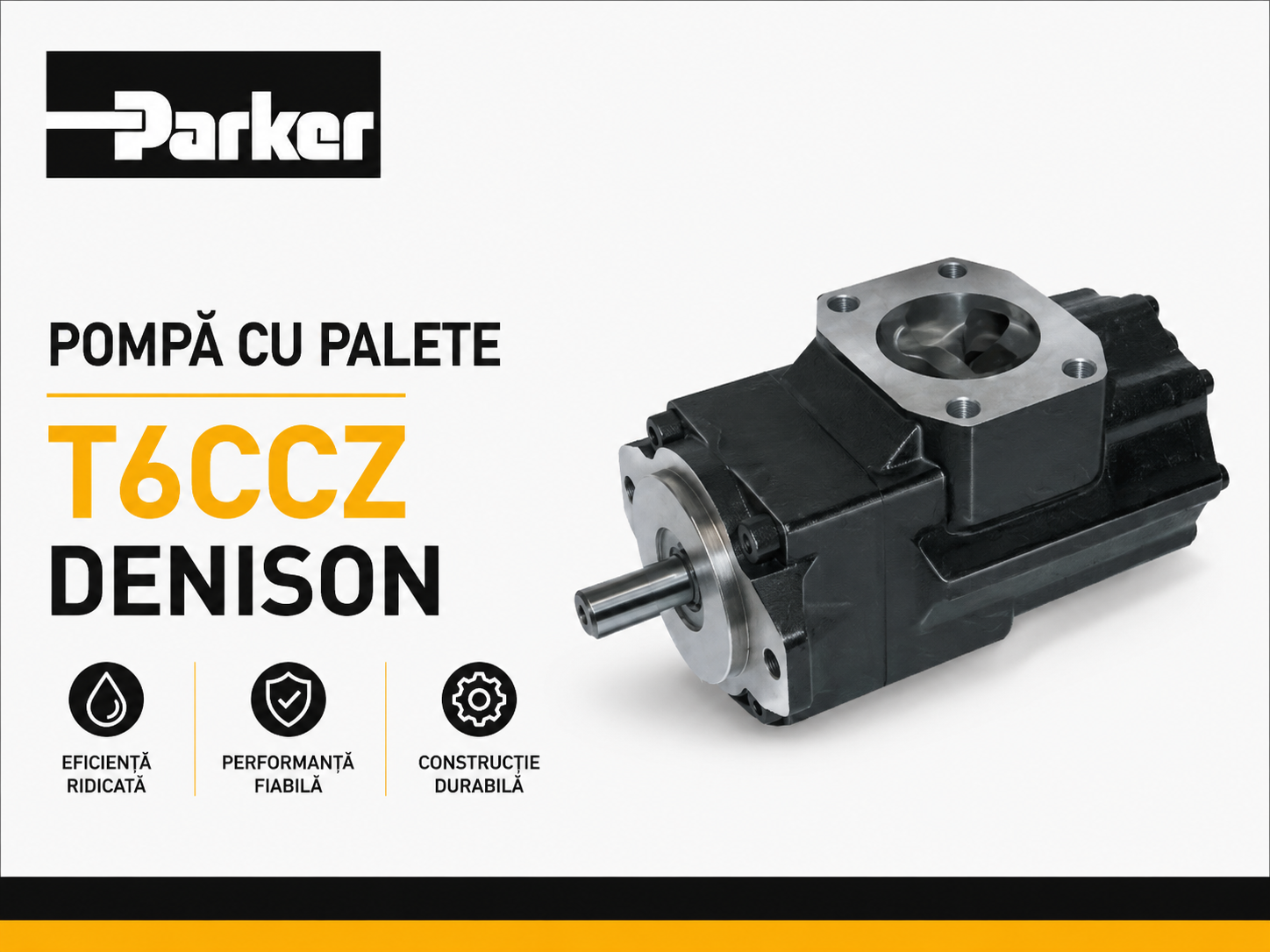

Pompă cu Palete Parker Denison T6CCZ — Soluția Ideală pentru Antrenare prin Cardan
Există o situație frecventă pe utilajele agricole și industriale: pompa hidraulică nu poate fi montată direct pe priza de putere (PTO), ci trebuie antrenată printr-un arbore cardanic. Tocmai pentru această aplicație a fost creată Parker Denison T6CCZ — o pompă dublă cu palete special proiectată pentru antrenare prin cardan, cu lagăre ranforsate care suportă sarcini radiale duble față de versiunea standard.
Ce este Parker Denison T6CCZ?
Parker Denison T6CCZ este o pompă cu palete dublă cu debit fix, din seria mobilă T6, produsă la Vierzon, Franța. Litera Z din denumire indică caracteristica definitorie: lagăre ranforsate special concepute pentru antrenare prin arbore cardanic.
Față de versiunea standard T6CC (pentru antrenare coaxială directă), T6CCZ are:
- Un lagăr cu bile dublu rând (double row ball bearing)
- Un lagăr cu ace (needle bearing) suplimentar
Această combinație dublează sarcina radială permisă față de T6CC standard — exact ce este necesar atunci când arborele cardanic generează forțe radiale pe axul pompei.
Specificații tehnice T6CCZ
| Parametru | Valoare |
|---|---|
| Tip | Pompă cu palete dublă, debit fix, aplicație mobilă |
| Debite disponibile (per secțiune) | 10.8 – 100 cmc/rot |
| Presiune maximă continuă | 275 bar (B03–B22, B25) |
| Presiune maximă continuă B28–B31 | 210 bar |
| Turație minimă | 400 rpm |
| Turație maximă | 2.800 rpm (B03–B22) |
| Turație maximă B25–B31 | 2.500 rpm |
| Eficiență volumetrică și mecanică | >94% |
| Pulsații de presiune | ±2 bar |
| Viscozitate optimă | 30 cSt |
| Viscozitate minimă (viteză și presiune max.) | 10 cSt |
| Viscozitate maximă (pornire la rece) | 2.000 cSt |
| Flanșă | SAE B 2 șuruburi, J744 |
| Poziții de montaj | până la 32 |
| Etanșări standard | NBR (Buna N) — S1 |
Tabel debite și performanțe la 1.500 rpm
| Cartridge | Debit teoretic (cmc/rot) | Debit la 0 bar (l/min) | Debit la 140 bar (l/min) | Debit la 240 bar (l/min) | Putere la 140 bar (kW) | Putere la 240 bar (kW) |
|---|---|---|---|---|---|---|
| B03 | 10.8 | 16.2 | 10.7 | — | 5.3 | — |
| B05 | 17.2 | 25.8 | 20.3 | 15.8 | 7.5 | 12.2 |
| B06 | 21.3 | 31.9 | 26.4 | 21.9 | 8.9 | 14.7 |
| B08 | 26.4 | 39.6 | 34.1 | 29.6 | 10.7 | 17.7 |
| B10 | 34.1 | 51.1 | 45.6 | 41.1 | 13.4 | 22.3 |
| B12 | 37.1 | 55.6 | 50.1 | 45.6 | 14.4 | 24.1 |
| B14 | 46.0 | 69.0 | 63.5 | 59.0 | 17.6 | 29.5 |
| B17 | 58.3 | 87.4 | 81.9 | 77.4 | 21.9 | 36.9 |
| B20 | 63.8 | 95.7 | 90.7 | 85.7 | 23.8 | 40.2 |
| B22 | 70.3 | 105.4 | 99.9 | 95.4 | 26.1 | 44.1 |
| B25* | 79.3 | 118.9 | 113.4 | 108.9 | 29.2 | 49.5 |
| B28* | 88.8 | 133.2 | 127.7 | 124.5** | 32.7 | 48.5** |
| B31* | 100.0 | 150.0 | 144.5 | 141.3** | 36.5 | 54.4** |
* B25, B28, B31 — turație maximă 2.500 rpm ** B28, B31 — presiune maximă 210 bar
Important: T6CCZ este pompă dublă — ambele secțiuni P1 și P2 pot avea cartridge-uri diferite (ex: B22 + B10), alimentând două circuite hidraulice independente simultan.
Ce o diferențiază de T6CC standard — Lagărele ranforsate
Aceasta este esența T6CCZ și motivul pentru care există ca produs separat.
Problema antrenării prin cardan: Când o pompă este antrenată printr-un arbore cardanic (în loc de cuplaj direct coaxial), arborele transmite inevitabil forțe radiale pe axul pompei — forțe care apar din cauza unghiului de lucru al cardanului, greutății arborelui și vibrațiilor. Aceste forțe radiale uzează rapid lagărele unei pompe standard și pot duce la defectarea prematură a etanșării axiale.
Soluția T6CCZ: Prin combinarea unui lagăr cu bile dublu rând cu un lagăr cu ace suplimentar, T6CCZ poate prelua sarcini radiale de două ori mai mari decât T6CC standard — fără uzură accelerată și fără pierderi de etanșare.
Există 3 variante de ax, fiecare cu capacitate de cuplu diferită:
| Cod ax | Tip ax | Cuplu max admisibil (cmc/rot × bar) |
|---|---|---|
| X | Cu pană (keyed), standard | 25.400 |
| V | Cu pană (keyed), ranforsat | 32.670 |
| W | Cu pană (keyed), ranforsat | 32.670 |
Axele V și W suportă cu 29% mai mult cuplu față de axul X — ideal pentru aplicații cu debite mari și presiuni ridicate simultane.
6 Avantaje cheie ale Parker Denison T6CCZ
1. Singura pompă cu palete dublă proiectată explicit pentru cardan
T6CCZ nu este o T6CC modificată — este un produs distinct din catalogul Parker, cu un pachet de lagăre complet diferit, dimensionat pentru viața specifică antrenărilor prin cardan. Alte pompe cu palete utilizate pe cardan suferă defecțiuni premature ale lagărelor; T6CCZ este calculată pentru 10.000 de ore de durată de viață a lagărelor chiar și la sarcini radiale maxime.
2. Eficiență >94% — mai puțină căldură, mai puțin consum
Ca orice pompă din familia Denison Vane Technology, T6CCZ oferă eficiență volumetrică și mecanică de peste 94%. Față de o pompă cu roți dințate echivalentă, asta înseamnă mai puțină căldură în ulei, mai puțin consum de carburant și un sistem hidraulic mai stabil termic.
3. Funcționare de la 400 rpm — pornire lentă, control precis
Spre deosebire de pompele cu roți dințate care necesită minimum 500–600 rpm, T6CCZ poate funcționa la 400 rpm la presiune maximă. Aceasta permite:
- Funcționare la ralantiul motorului
- Control precis al debitului prin variația turației motorului
- Funcționare stabilă pe utilaje cu regimuri variabile de lucru
4. Pulsații de presiune minime — ±2 bar
Designul cu palete echilibrat produce pulsații de doar ±2 bar — ceea ce înseamnă:
- Zgomot hidraulic minim în conducte și furtunuri
- Durată de viață mai mare a valvelor, cilindrilor și furtunurilor
- Confort mai bun pentru operator
5. Până la 32 de poziții de montaj
T6CCZ oferă 32 de orientări posibile ale porturilor față de flanșă. Aceasta este critică în aplicații mobile unde spațiul de instalare este limitat și conductele trebuie să iasă în direcții specifice, impuse de cadrul utilajului.
6. Pompă dublă — două circuite independente dintr-o singură unitate
T6CCZ alimentează două circuite hidraulice complet independente (P1 și P2) cu debite diferite, dintr-un singur ax antrenat de cardan. Nu sunt necesare două pompe separate — economie de spațiu, greutate și puncte de potențiale defecțiuni.
Ce înseamnă „antrenare prin cardan" și când este necesară?
Antrenarea prin cardan (cardan drive / PTO with cardan shaft) este utilizată atunci când:
- Pompa nu poate fi montată direct pe cutia de viteze sau motorul utilajului din cauza distanței sau a geometriei
- Pompa este montată pe cadrul utilajului dar PTO-ul este pe cutia de viteze
- Este necesară o anumită flexibilitate unghiulară între sursa de putere și pompă
Exemple tipice de aplicații cu antrenare prin cardan:
- Autogunoiere (Faun, Geesink, Heil, Terberg, Zoeller) — pompa este montată pe cadrul caroseriei de presare, departe de PTO-ul șasiului, și antrenată prin cardan
- Mașini de măturat stradal — pompa hidraulică a periilor și sistemului de aspirație este montată pe cadrul caroseriei, nu direct pe motor
- Betoniere — pompa pentru toba rotativă și jgheab este montată pe cadrul caroseriei, antrenată prin cardan de la cutia de viteze a camionului
- Vidanje și autocisterne de canalizare — pompa hidraulică a brațului telescopic și a sistemului de vid, montată separat pe caroserie
- Autopompe de beton — circuit hidraulic pentru brațul de distribuție, montat pe caroserie și antrenat prin cardan
Unde se folosește T6CCZ?
Autogunoiere și vehicule de salubritate — aplicația principală
Aceasta este de departe cea mai frecventă utilizare a T6CCZ. Pe mașinile de gunoi cu caroserie de presare, pompa hidraulică nu poate fi montată direct pe cutia de viteze — trebuie amplasată pe cadrul caroseriei și antrenată prin arbore cardanic de la PTO-ul șasiului. Exact pentru asta a fost creată T6CCZ.
O găsești ca pompă standard pe cele mai cunoscute mărci de autogunoiere din Europa:
- Faun (Variopress, Rotopress, Powerpress, Sidepress, Frontpress) — T6CCZ este pompa hidraulică principală pe numeroase modele Faun, antrenând sistemul de compactare, placa de presare și liftul de pubele
- Geesink / Norba (GPM, N-Series, MF-Series) — T6CCZ B17 B14 și B22 B12 sunt configurații standard pe modele Geesink, codul OEM Geesink P607753-1
- Heil / Farid (Powerlink, Twintrak, Bigbite) — sistem hidraulic antrenat prin cardan cu T6CCZ
- Terberg / Zoeller (Rotary, Omega, Delta, Omnidel) — pompă dublă T6CCZ pentru circuitele de compactare și lift
- Dennis Eagle (Olympus, Phoenix) — T6CCZ pe caroseriile cu compactare hidraulică
- Semat, NTM, Haller, Mazzocchia, Ros Roca, Stummer — producători europeni de caroserii pentru autogunoiere, toți utilizează T6CCZ pe modelele cu antrenare prin cardan
De ce T6CCZ și nu altă pompă pe autogunoiere? Pe o mașină de gunoi, pompa funcționează 8–10 ore pe zi, cu cicluri repetate de presare și ridicare a pubelelor. Carданul generează permanent forțe radiale pe ax. O pompă obișnuită cedează la lagăre în 6–12 luni. T6CCZ este calculată pentru 10.000 de ore în aceste condiții.
Mașini de măturat și vehicule de curățenie stradală
- Mașini de măturat (road sweepers) — circuitul hidraulic al periilor și sistemului de aspirație, antrenat prin cardan
- Vehicule de spălat străzi — circuitul pompei de apă și sistemul de direcție suplimentar
- Vidanjele — sistemul hidraulic al pompei de vid și al capacelor, antrenat prin cardan de la motorul vehiculului
Vehicule de canalizare și curățare rețele
- Autocisterne de curățare canalizare — pompa hidraulică a furtunului de înaltă presiune și a brațului telescopic
- Vehicule pentru colectare nămol — sistem hidraulic cu antrenare prin cardan
Alte vehicule municipale și industriale
- Betoniere — pompa hidraulică a tobei și a jgheabului, montată pe cadru și antrenată prin cardan de la cutia de viteze
- Autopompe de beton — circuit hidraulic pentru brațul de distribuție
- Vehicule de stingere incendii — sisteme hidraulice auxiliare
- Camioane cu macara (crane trucks) — în configurații unde spațiul impune montaj prin cardan
T6CCZ vs T6CC — Când alegi care?
| Criteriu | T6CC (standard) | T6CCZ (ranforsat cardan) |
|---|---|---|
| Tip antrenare | Coaxial direct (cuplaj elastic) | Cardan sau antrenare cu sarcini radiale |
| Lagăre | Standard | Dublu rând bile + ace (radial dublu) |
| Sarcină radială permisă | Standard | De 2 ori mai mare |
| Capacitate cuplu ax | Standard | +29% la axele V și W |
| Aplicații | PTO direct, motor direct | Cardan, transmisii cu unghi, distanțe mari |
| Preț | Mai mic | Puțin mai mare |
| Risc uzură lagăre la cardan | Ridicat | Minim — proiectat pentru asta |
Regula simplă: Dacă există un arbore cardanic între sursa de putere și pompă — alegi T6CCZ, nu T6CC. Utilizarea lui T6CC pe o antrenare prin cardan va duce inevitabil la defectarea prematură a lagărelor.
De ce să alegi original Parker față de aftermarket?
T6CCZ este o pompă cu specificații precise pentru un caz de utilizare special — antrenarea prin cardan. Calitatea lagărelor și a cartridge-ului sunt critice.
| Criteriu | T6CCZ Original Parker | Aftermarket |
|---|---|---|
| Lagăr cu bile dublu rând | Certificat SKF/FAG sau echivalent, durata de viață calculată la 10.000 ore | Producător și calitate necunoscute |
| Lagăr cu ace | Dimensionat exact pentru sarcina radială maximă | Poate fi subdimensionat |
| Cartridge | Palete cu dublu buton, inel cu came din oțel tratat termic | Calitate incertă |
| Etanșare axială | Calibrată pentru sarcina radială ranforsată | Poate ceda sub sarcini cardanice |
| Durata de viață | 10.000+ ore cu antrenare cardan corectă | 1.000–3.000 ore |
| Garanție | 12 luni | 3–6 luni dacă există |
Un aftermarket care cedează la lagăre poate avaria și arborele cardanic și PTO-ul — piese mult mai scumpe. Nu merită riscul.
Ce ulei hidraulic folosești cu T6CCZ?
Parker Denison recomandă ulei mineral antiwear (HF-0 sau HF-2):
- Triax HLP 32 — pentru porniri la rece, temperaturi ambientale scăzute
- Triax HLP 46 — standard pentru aplicații agricole și mobile la temperaturi normale
Viscozitate optimă de lucru: 30 cSt — exact gama uleiului HLP 46 la temperatura normală de funcționare.
La MHP Store recomandăm și comercializăm Triax HLP 46 și HLP 32 — singurul ulei pentru care oferim garanție completă pe pompele Parker Denison T6CCZ achiziționate de la noi.
⚠️ Atenție: Viscozitate maximă la pornire rece: 2.000 cSt (la presiune și viteză mică). Viscozitate minimă la viteză și presiune maximă: 10 cSt. Filtrare recomandată: NAS 1638 Clasa 8 sau echivalent.
Pompe Parker Denison T6CCZ disponibile la MHP Store
La MHP Store — pompehidraulicestoc.ro avem în stoc pompe Parker Denison T6CCZ originale, în configurații complete:
✅ T6CCZ cu cartridge B03–B31 — debite de la 10.8 la 100 cmc/rot per secțiune ✅ Configurații P1+P2 cu cartridge-uri diferite — ex: B22+B10, B17+B08, B14+B06 etc. ✅ Ax X, V sau W — în funcție de cuplul necesar ✅ Sens de rotație dreapta (R) și stânga (L) ✅ Porturi orientabile — până la 32 de poziții ✅ Cartridge-uri de schimb — pentru toate mărimile, întreținere rapidă fără demontare completă ✅ Kituri de etanșări (seal kits) — NBR standard ✅ Ulei Triax HLP 46 / HLP 32 — pentru garanția pompei ✅ Consiliere tehnică gratuită — te ajutăm să alegi combinația de cartridge-uri potrivită ✅ Identificare după codul OEM al utilajului tău ✅ Garanție 12 luni ✅ Livrare rapidă în toată România ✅ Experiență din 2005 — peste 20 de ani în hidraulică
Concluzie
Parker Denison T6CCZ este singura alegere corectă când pompa hidraulică trebuie antrenată prin arbore cardanic. Lagărele ranforsate dublu nu sunt un lux — sunt o necesitate pentru a evita defectarea prematură într-o aplicație ce generează inevitabil sarcini radiale pe axul pompei.
Eficiența de >94%, pulsațiile de ±2 bar, turația minimă de 400 rpm și flexibilitatea celor 32 de poziții de montaj o fac totodată una dintre cele mai versatile pompe cu palete pentru aplicații mobile.
Aftermarket-ul ieftin poate arăta la fel pe exterior. Lagărul cu bile dublu rând și lagărul cu ace din interior — care fac toată diferența — nu se văd până când cedează.
Verifică stocul de pompe Parker Denison T6CCZ pe pompehidraulicestoc.ro sau contactează-ne direct pentru configurarea exactă a pompei pentru utilajul tău.
